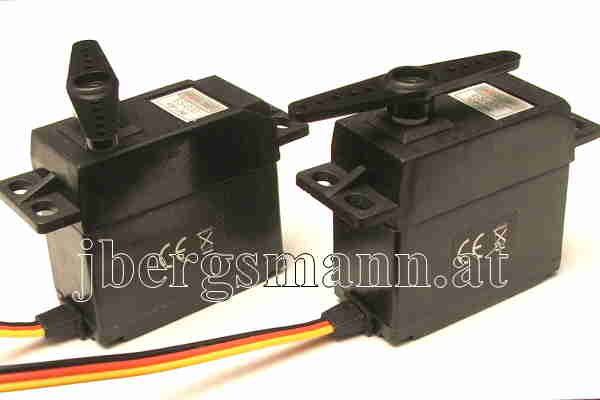

PPM in Servo PWM: Standard Modellbau Servos / Bild 1
Klicken sie auf "Weiter" und "Zurück"
Um mehrere Servos von einem Funkkanal, Infrarot Kanal oder Mikroprozessor Pin zu steuern, braucht es einen Demultiplexer, der am Besten gleichzeitig das PPM Signal in PWM Signale umwandelt.

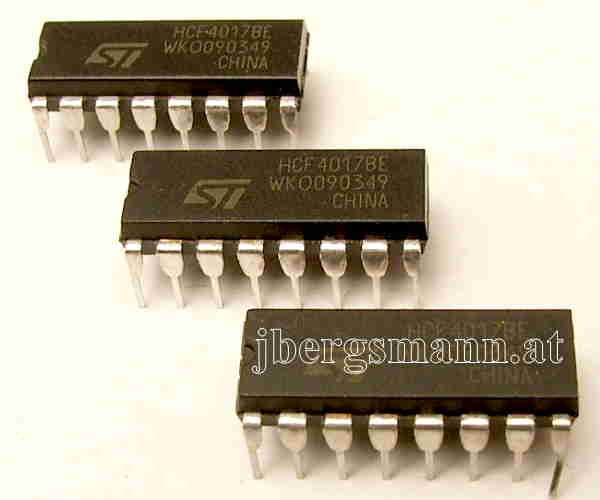

PPM in Servo PWM: Johnson Dekadenzä:hler 4017 / Bild 2
Klicken sie auf "Weiter" und "Zurück"
Ein Multiplexer kann einfach mit dem Integrierten Schaltkreis 4017 aufgebaut werden. Der 4017 ist ein Dekadenzähler.

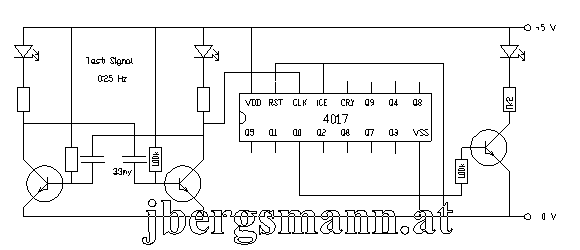

PPM in Servo PWM: Testschaltung Dekadenzähler / Bild 3
Klicken sie auf "Weiter" und "Zurück"
Das ist eine einfache Testschaltung für den IC 4017. Impulsflanken von 0 nach 1 schalten den Zähler weiter. Mit der LED Stufe können die Ausgänge getestet werden.

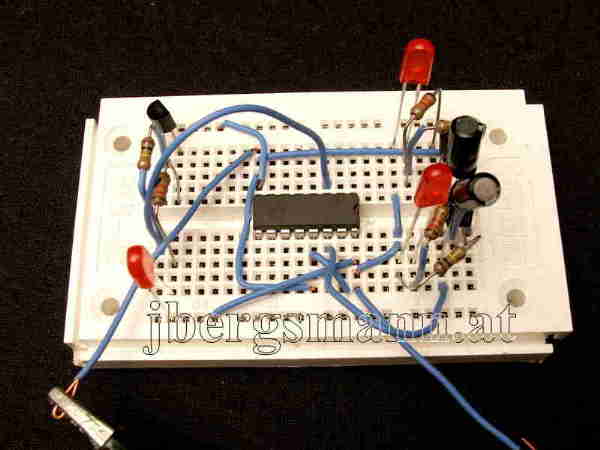

PPM in Servo PWM: Versuchsaufbau Dekadenzähler / Bild 4
Klicken sie auf "Weiter" und "Zurück"
Die Testschaltungen sind auf einem Steckbrett schnell aufgebaut.

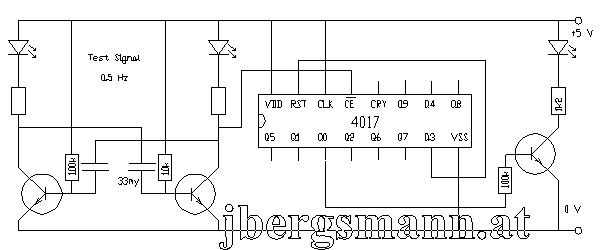

PPM in Servo PWM: Testschaltung 2 / Bild 5
Klicken sie auf "Weiter" und "Zurück"
Das ist eine abgewandelte Testschaltung. Hier schalten die Impulsflanken von 1 nach 0 den Zähler weiter. Die erforderliche Beschaltung ist aus dem Datenblatt ersichtlich.

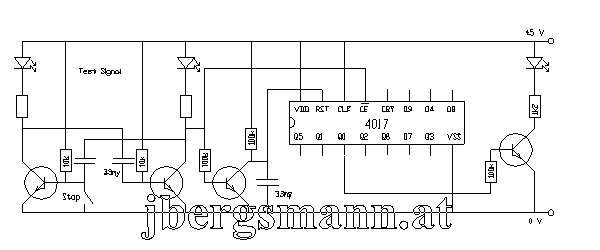

PPM in Servo PWM: Testschaltung Synchronisation / Bild 6
Klicken sie auf "Weiter" und "Zurück"
Zeitmultiplex macht immer eine Synchronisation erforderlich. Auch wenn durch eine Störung ein Impuls verloren geht, soll die Kanalzuordnung wieder hergestellt werden. In der Impulspause wird der Kondensator aufgeladen und das setzt dann den Zähler zurück. Eintreffende Impulse verhindern das.
PPM in Servo PWM: PPM nach PWM Servo Demultiplexer / Bild 7
Klicken sie auf "Weiter" und "Zurück"
Diese Schaltung kann ein PPM Signal mit positiven Impulsen aus der Soundkarte verarbeiten. Bis 9 Standard Modellbau Servos können angeschlossen werden.

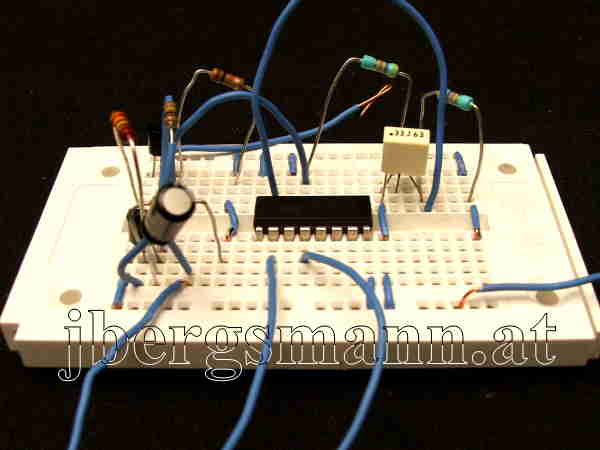

PPM in Servo PWM: Steckbrett Aufbau / Bild 8
Klicken sie auf "Weiter" und "Zurück"
Auch diese Schaltung wurde auf einem Steckbrett auf ihr Funktionieren überprüft.
