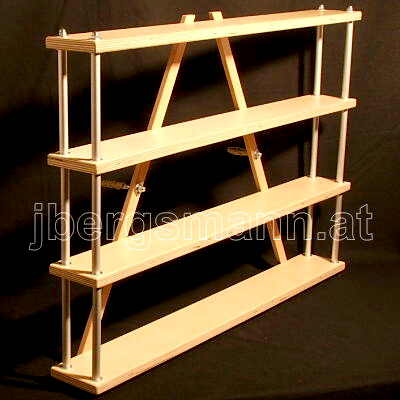

Regal aus Aluminium und Holz: Gesamtansicht / Bild 1
Klicken sie auf "Weiter" und "Zurück"
Hier sehen sie einen Entwurf für ein Kleinregal.
Obwohl ich lange Zeit reine Massivholzmöbel gefertigt habe, macht es mir auch Spass,
verschiedene Materialien zu kombinieren.

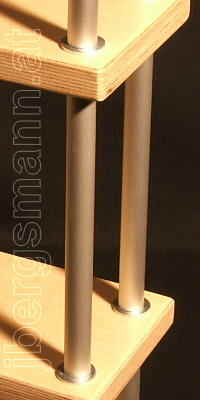

Regal aus Aluminium und Holz: Die Regalseite / Bild 2
Klicken sie auf "Weiter" und "Zurück"
Das Regal sollte zwar robust sein, aber der optische Eindruck sollte dennoch leicht und durchsichtig wirken. Da sind eloxierte Aluminiumrohre eine gute Wahl.

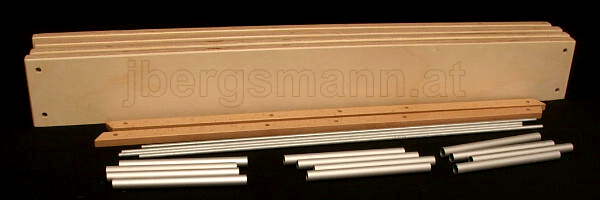

Regal aus Aluminium und Holz: Material / Bild 3
Klicken sie auf "Weiter" und "Zurück"
Als Material braucht es im wesentlichen: geeignete Platten und Massivholzleisten aus dem Holzfachmarkt, so wie eloxiertes Alurohr und Gewindestangen aus dem Baumarkt.
Das Birkensperrholz und die Buchenleistenn sind für den Farbkontrast ausgewählt worden.
Wenn man keine Kreissäge mit einem scharfen und feinen Blatt zur Verfügung hat, lässt man sich die Regalfächer gleich im Fachmarkt fertig zuschneiden.

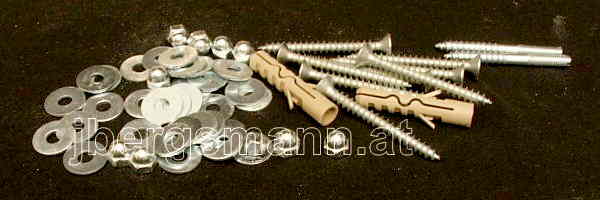

Regal aus Aluminium und Holz: Kleineisen / Bild 4
Klicken sie auf "Weiter" und "Zurück"
Ja und eine Hand voll Kleinzeug bracht es auch noch.

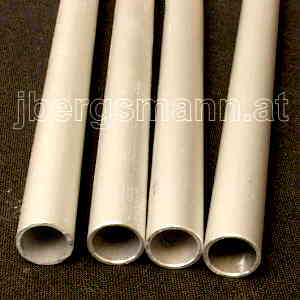

Regal aus Aluminium und Holz: Alurohr / Bild 5
Klicken sie auf "Weiter" und "Zurück"
Das Alurohr lässt sich recht leicht bearbeiten, aber die Schnitte müssen sehr genau rechtwinklig ausgeführt werden.
Eine händische Gehrungssäge oder eventuell eine sehr gute Schneidlade sind da gut zu verwenden. Das Sägeblatt muss eines für Metall sein.
Mit wenigen Feilenstrichen wird das Rohr aussen entgratet und mit einem Ausreiber oder Ansenker innen.

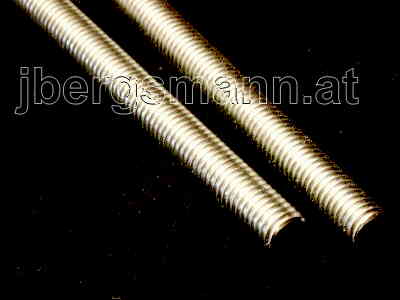

Regal aus Aluminium und Holz: Gewindestangen / Bild 6
Klicken sie auf "Weiter" und "Zurück"
Die Gewindestangen schneide ich mit einer Bügelsäge im Schraubstock, da wird auch ein Metallsägeblatt verwendet, aber nicht das selbe wie für das Aluminiu und die Holzleisten.
Ja tatsächlich, Alurohr und dünne Holzleisten schneide ich auf der händischen Gehrungssäge mit Metallbsägeblatt, weil das so viel Nacharbeit erspart.
An den Schnittstellen müssen die Gewindestangen mit der Feile kräftig angefast werden, damit das Gewinde wieder gängig wird.

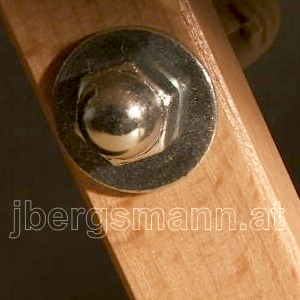

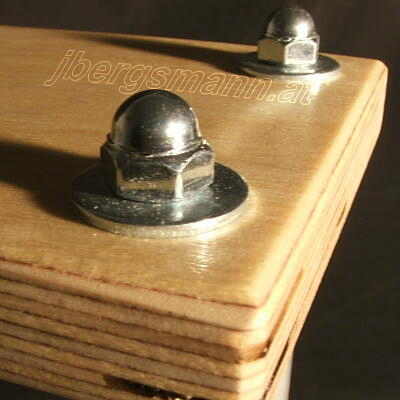

Regal aus Aluminium und Holz: Hutmuttern und Beilagscheiben / Bild 7
Klicken sie auf "Weiter" und "Zurück"
Grosse Beilagscheiben (Unterlegscheiben) und Hutmuttern werden als Dekorative Elemente eingesetzt. Wenn man eine schlichtere Gestaltung verwirklichen will, ist ein unsichtbare Verschraubung zu wählen.

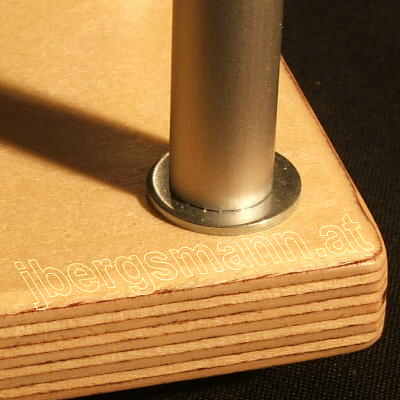

Regal aus Aluminium und Holz: Beilagscheiben / Bild 8
Klicken sie auf "Weiter" und "Zurück"
An dieser Stelle sind die Beilagscheiben konstruktiv erforderlich.
Für einen schlichtern Entwurf wären die Scheiben gleich im Durchmesser mit dem Rohr zu wählen.
Dann kann beides ca 2mm im Holz versenkt werden.

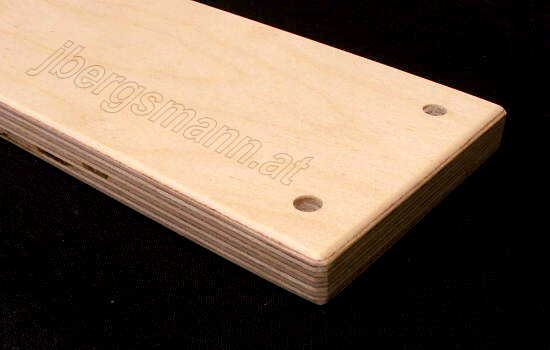

Regal aus Aluminium und Holz: Regalfach / Bild 9
Klicken sie auf "Weiter" und "Zurück"
Die Fächer werden mit einem Holzbohrer gebohrt. Dabei empfiehlt es sich, nicht ganz durch zu bohren, sondern das letzte
Stück von der anderen Seite fertig zu stellen. Das Loch vom Zentrierspitz dient dabei als Anhaltspunkt.
Vor dem Fasen erfolgt der Holzschliff mit Körnung 120, dann kommt das Wässern, Trocknen und der Feinschliff mit Körnung 180.
Abschliessend wird zwei mal mit Zwischenschliff lackiert.

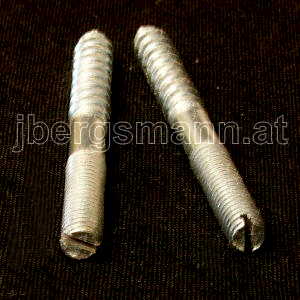

Regal aus Aluminium und Holz: Befestigung mit Stockschrauben / Bild 10
Klicken sie auf "Weiter" und "Zurück"
Um das Gestaltungselement der Hutmutter nochmals einsetzen zu können, wurden zur Befestigung Stockschrauben verwendet.

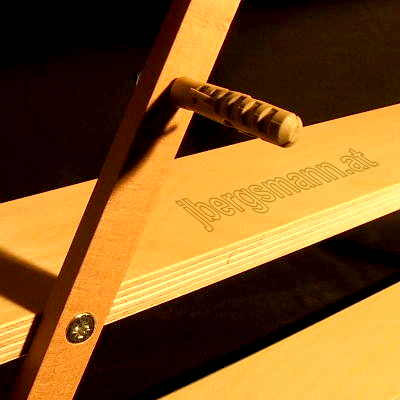

Regal aus Aluminium und Holz: Rückseite / Bild 11
Klicken sie auf "Weiter" und "Zurück"
Die schlank gestalteten Streben tragen das ganze Regal, denn sie sind es, die an der Wand mit Nylondybel befestigt werden.
Mit relativ kräftigen Schrauben werden die Regalbretter befestigt.

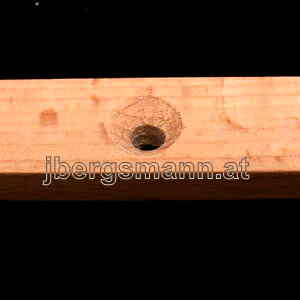

Regal aus Aluminium und Holz: Bohrloch angesenkt / Bild 12
Klicken sie auf "Weiter" und "Zurück"
Mit einem Ausreiber oder einem Ansenker werden die Köpfe der Fachtrageschrauben im Holz versenkt.

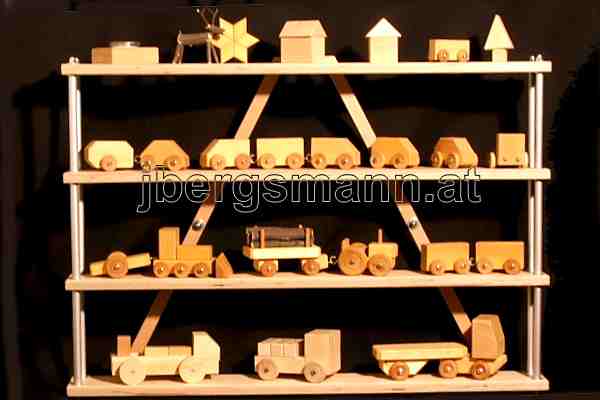

Regal aus Aluminium und Holz: Im Gebrauch / Bild 13
Klicken sie auf "Weiter" und "Zurück"
So, das fertige Regal ist dann schnell aufgehängt.
Ist das nicht herrlich?
So viel Platz mehr, das ist ja der reinste Luxus.
