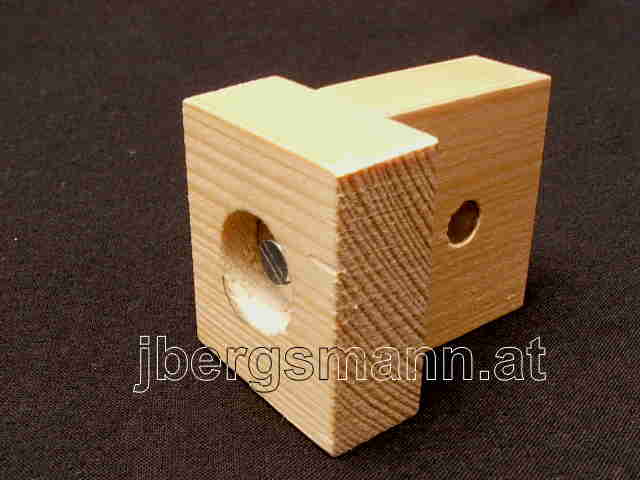

Diese Verbindung ist eine Schrankschliesse. Allerdings verwende ich im Möbelbau Holzverbindungen. Aber im Vorrichtungsbau wird sie von mir eingeseetzt.

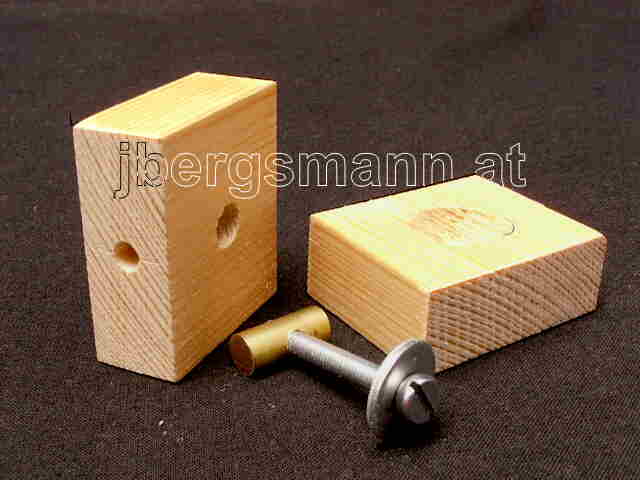

Diese Schrankschliesse besteht aus Dübelmutter, Gewindeschraube und einer grossen Unterlegscheibe.

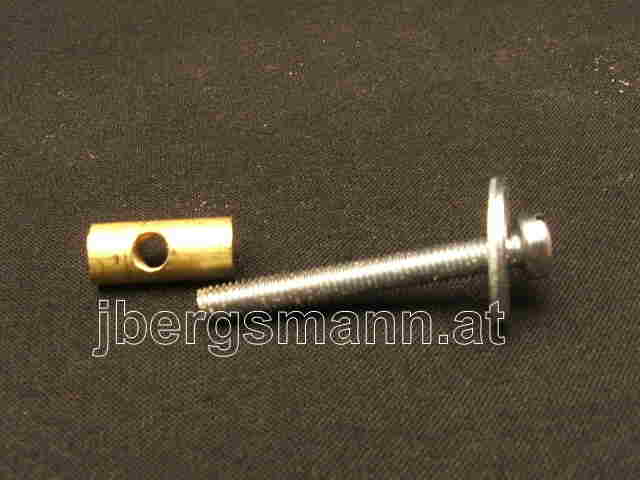

Die Dübelmuttern stelle ich in der Einzelfertigung selbst her. Ein Messing Rundstab wird abgelängt, gebohrt und das Gewinde wird geschnitten. Das geht sehr schnell.
Für viele Anwendungen lassen sich Lagerböcke auch aus Holz anfertigen. die Verbindung mit der Unterkonstruktion erfolgt hier mit einer Dübelmutter. Nach dem Zusammenbau und Justieren kann durch verstiften die genaue Position fixiert werden.
Auch sehr grosse Drehscheiben lassen sich einfach realisieren. Auf einer Zwischenscheibe werden Rädchen so befestigt, dass sie zwischen der oberen und der uneren Scheibe gewälzt werden. Dadurch hat die Zwischenscheibe nur Führungsfunktion und die Achsen der kleinen Räder werden nur unwesentlich belastet.
