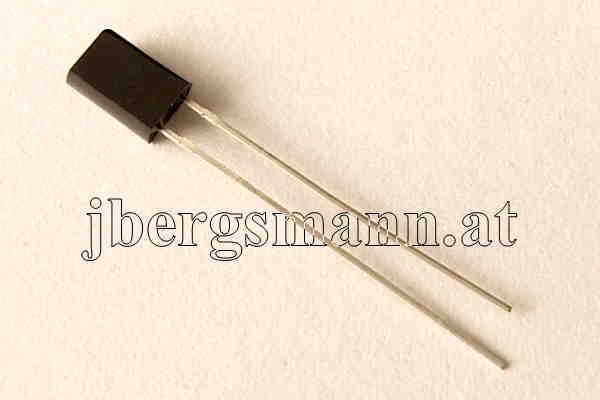

Infrarot Detektor: IR-Fotodiode / Bild 1
Klicken sie auf "Weiter" und "Zurück"
Für ein geplantes Fernsteuer Projekt benötige ich einen Infrarot Detektor, damit ich die Signale justieren kann. Eine IR Fotodiode ist dafür ein geeignetes Aufnahme Element. Der längere Draht ist die Anode. Die dünnere Seite des Gehäuse ist die Infrarot empfindliche. Die Strahlung bewirkt eine Zunahme des Sperrstroms.

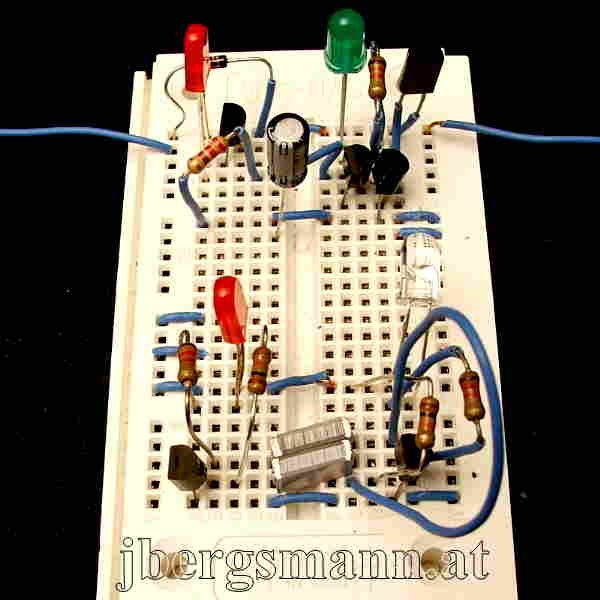

Infrarot Detektor: Versuchsaufbau / Bild 2
Klicken sie auf "Weiter" und "Zurück"
Durch wenige Versuche liess sich feststellen, welche Verstärkung benötigt wird. Auf dem Steckbrett ist eine Sendestufe und eine Empfangsstufe aufgebaut. Auch weitere Dimensionierungsfragen konnten geklärt werden.

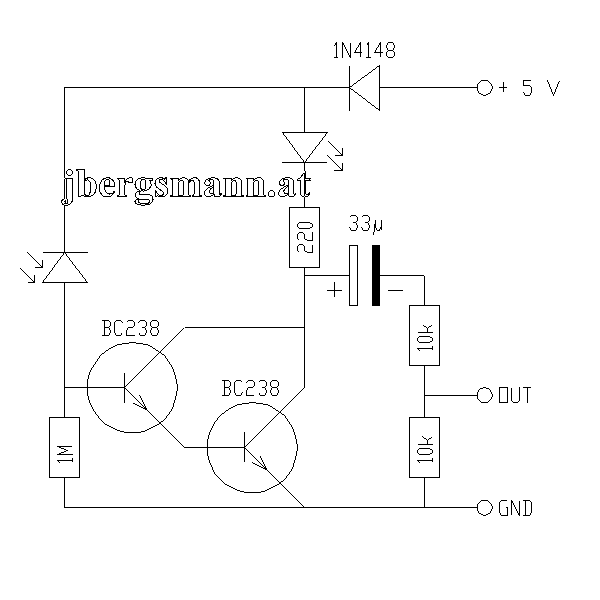

Infrarot Detektor: IR Detektor Schaltbild / Bild 3
Klicken sie auf "Weiter" und "Zurück"
Die Darlington Stufe Verstärkt das Signal. Mit der LED können langsame Signale beobachtet werden. Am Ausgang können höher frequente Signale abgehört werden. Hier kann der LINE IN Anschluss der PC Soundkarte angeschlossen werden. Mit einem Software Oszi können serielle, PPM und PWM Signale dargestellt werden.

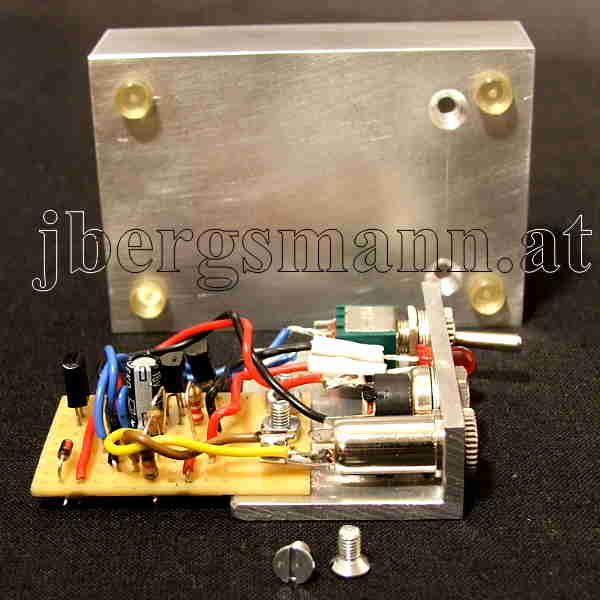

Infrarot Detektor: Platine und Gehäuse / Bild 4
Klicken sie auf "Weiter" und "Zurück"
Die Schaltung wurde auf einer Lochrasterplatte mit Kupferstreifen zusammen gelötet. Abfälle von Aluminium Halbzeug bilden das Gehäuse.
Infrarot Detektor: Frontplatte / Bild 5
Klicken sie auf "Weiter" und "Zurück"
Das Gehäuse ist hinten offen, um die IR Strahlung ein zu lassen. Die Frontplatte beinhaltet Ausgang: Klinkenbuchse, Stromversorgung: Hohlstecker Buchse, Anzeige: (5mm) LED und den Ausschalter.

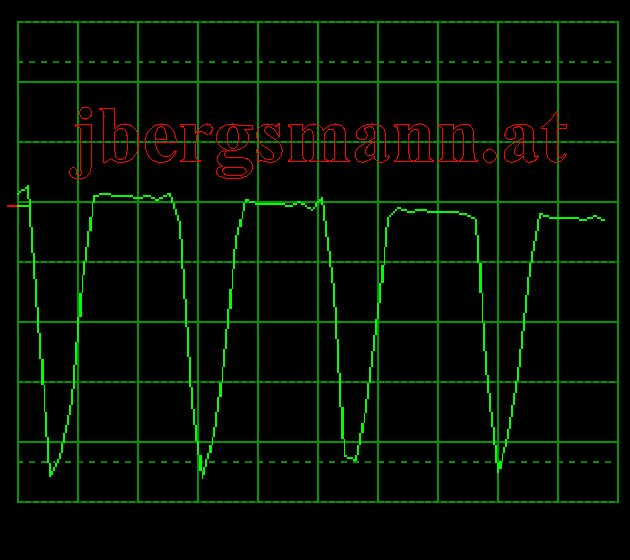

Infrarot Detektor: Oszillogramm / Bild 6
Klicken sie auf "Weiter" und "Zurück"
Das Testsignal konnte detektiert und aufgezeichnet werden. Nun liegt das Gerät bereit für den Einsatz im Projekt.
