Bohrvorrichtung: Die ganze Vorrichtung / Bild 1     Klicken sie auf "Weiter" und "Zurück"
Zurück   Weiter

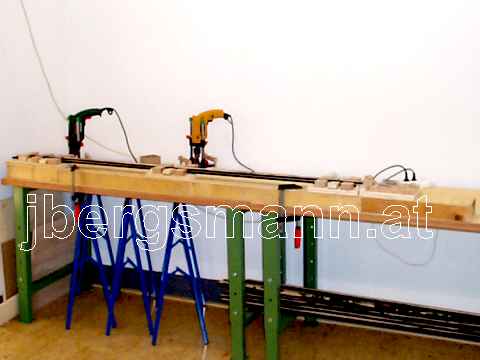

Bild DCP00559-480x360-32u.jpg Bohrvorrichtung Die ganze Vorrichtung Ein Produkt, das wir in Lohnbearbeitung zusammenbauten, war eine Baugruppe bestehend aus einem Aluminiumprofil mit Gummidichtungen und einer Distanzleiste aus Holz.Wir konnten die Werkteile nicht mehr gut mit unseren stationären Maschinen bearbeiten und wichen deshalb auf Handmaschinen aus.
Wie fast immer ist das Ausmessen und Anreissen der aufwändigste Vorgang. Weil wir die Baugruppe in Hunderten von Stück herzustellen haben, ist es um vieles rationeller, Werkstück und Maschinen mit einer Vorrichtung zu positionieren.
Wichtig ist ein modularer Aufbau der Vorrichtung. Das bedeutet, dass verschiedene Teilfunktionen von einander unabhängig verändert werden können. Das ist in der Entwicklungsphase wichtig, aber auch bei der Anpassung an neue Dimensionierungen und an neue Werkstücke. Die Basis bildet ein Gestell aus recycelten Platten und Staffeln (Kanthölzer andernorts).
spacer.gif bringt die Bilder auf den richtigen Abstand
Bohrvorrichtung: Anschlag Aluprofil / Bild 2     Klicken sie auf "Weiter" und "Zurück"
Zurück   Weiter

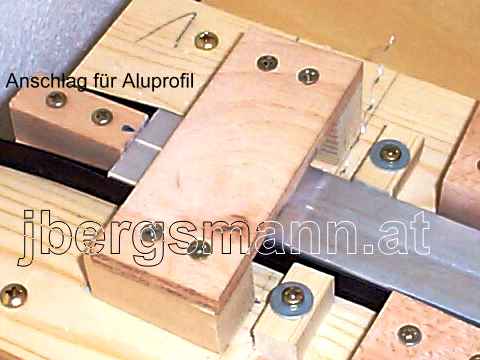

Bild Dcp00552-480x360-26u.jpg Bohrvorrichtung Anschlag Aluprofil Zur Positionierung in der Breite schlägt das Aluminiumprofil links an.
spacer.gif bringt die Bilder auf den richtigen Abstand
Bohrvorrichtung: Spanner Aluprofil / Bild 3     Klicken sie auf "Weiter" und "Zurück"
Zurück   Weiter

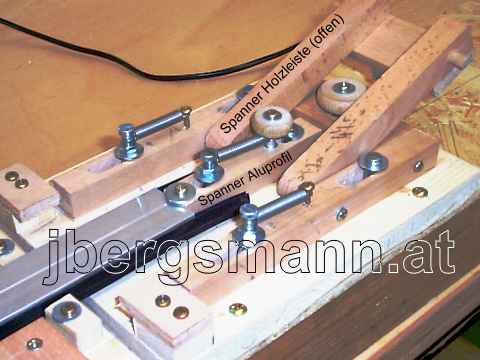

Bild Dcp00553-480x360-24u.jpg Bohrvorrichtung Spanner Aluprofil Von rechts wird das Profil angedrückt. Eine Fixierung weitere kann entfallen.
spacer.gif bringt die Bilder auf den richtigen Abstand
Bohrvorrichtung: Auflage Aluprofil / Bild 4     Klicken sie auf "Weiter" und "Zurück"
Zurück   Weiter

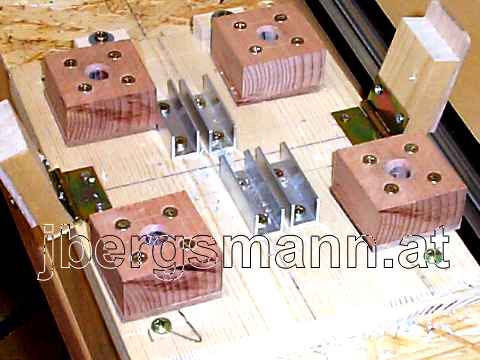

Bild Dcp00551-480x360-32u.jpg Bohrvorrichtung Auflage Aluprofil Die Positionierung des Aluminiumprofils in der Senkrechten und in der Tiefe erfolgt durch ensprechend montierte U-Profile. Ein Andrücken kann entfallen.
spacer.gif bringt die Bilder auf den richtigen Abstand
Bohrvorrichtung: Anschlag Holzleiste / Bild 5     Klicken sie auf "Weiter" und "Zurück"
Zurück   Weiter

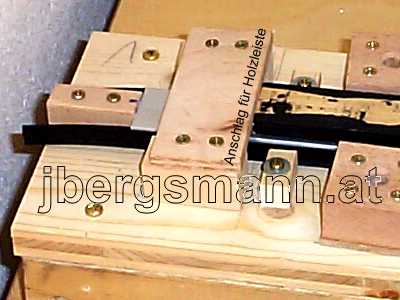

Bild DCP00555-400x300-20u.jpg Bohrvorrichtung Anschlag Holzleiste Auch die Holzleiste ist durch einen Anschlag links in der Breite positioniert.
spacer.gif bringt die Bilder auf den richtigen Abstand
Bohrvorrichtung: Spanner Holzleiste / Bild 6     Klicken sie auf "Weiter" und "Zurück"
Zurück   Weiter

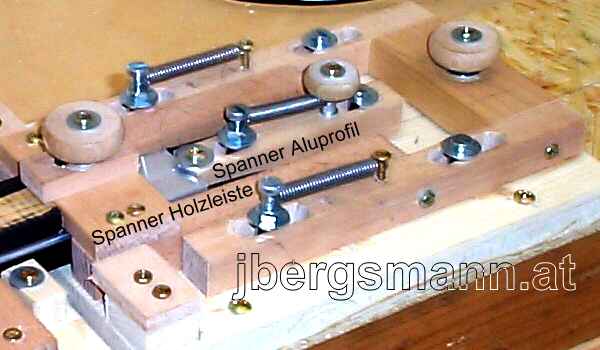

Bild DCP00556-600x350-25u.jpg Bohrvorrichtung Spanner Holzleiste Auch die Holzleiste wird von rechts angedrückt. Eine Fixierung entfällt.
spacer.gif bringt die Bilder auf den richtigen Abstand
Bohrvorrichtung: Positionierungsklappen / Bild 7     Klicken sie auf "Weiter" und "Zurück"
Zurück   Weiter

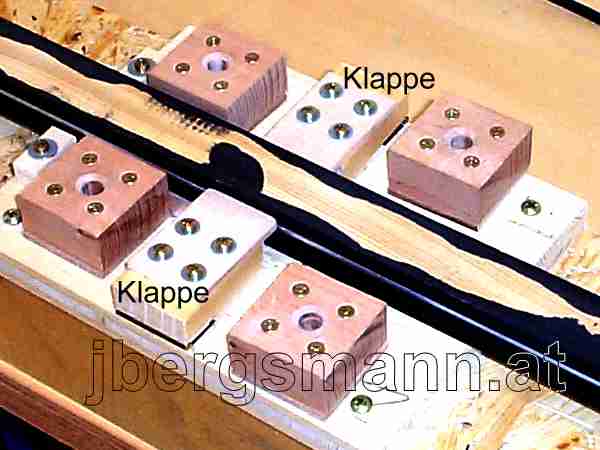

Bild DCP00554-600x450-33u.jpg Bohrvorrichtung Positionierungsklappen Einfache Klappen positionieren die Holzleiste in der Tiefe.
Die Positionierung des mobilen Bohrständers wird durch jeweils vier Zentrierbohrungen erreicht.
spacer.gif bringt die Bilder auf den richtigen Abstand
Bohrvorrichtung: Der mobile Bohrständer / Bild 8     Klicken sie auf "Weiter" und "Zurück"
Zurück   Weiter

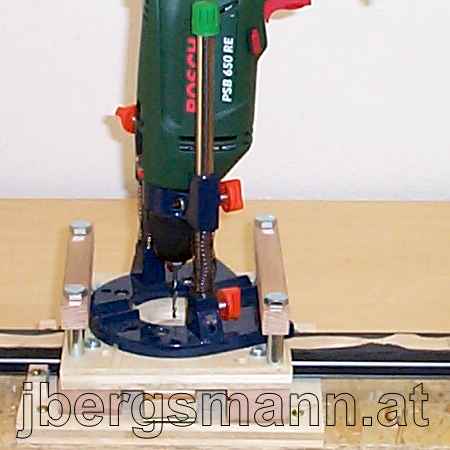

Bild DCP00557-450x450-32u.jpg Bohrvorrichtung Der mobile Bohrständer Die Zentrierstifte sind an einer Grundplatte angebracht, auf die der Bohrständer aufgeschraubt ist. Zwei Holzgriffe erlauben ein rasches Aufsetzten und ein leichtes Abnehmen.
spacer.gif bringt die Bilder auf den richtigen Abstand
Bohrvorrichtung: Zusammenfassung / Bild 9     Klicken sie auf "Weiter" und "Zurück"
Zurück   Weiter
Bild DCP00559-480x360-32u.jpg Bohrvorrichtung Zusammenfassung Die Zeitersparnis gegenüber dem Ausmessen und Anreissen hat sich als beträchtlich herausgestellt.Das hier gezeigte Vorrichtungskonzept kann sehr allgemein eingesetzt werden und ist nicht auf das Bohren beschränkt.
